Falhas imprevistas em equipamentos industriais causam prejuízos operacionais severos e paradas não planejadas. A análise de vibração surge como uma metodologia indispensável na manutenção preditiva para identificar anomalias mecânicas antes que ocorram danos funcionais irreparáveis.
Compreender o comportamento dinâmico de ativos rotativos permite atuar preventivamente contra desbalanceamento e desalinhamento, folgas estruturais e desgaste em rolamentos e mancais. Acompanhe a seguir como interpretar padrões oscilatórios, aplicar diretrizes normativas e assegurar máxima confiabilidade aos sistemas mecânicos da sua operação.
Sumário
Fundamentos da análise de vibração e o papel da Curva PF em ativos rotativos
A gestão de confiabilidade em plantas industriais e edifícios comerciais depende da identificação precoce de anomalias dinâmicas. Nesse cenário, o monitoramento preditivo atua como um dos pilares mais eficazes da engenharia diagnóstica, transformando oscilações mecânicas em pareceres precisos sobre a integridade dos equipamentos.
Em maquinários dinâmicos, qualquer alteração no padrão oscilatório revela esforços anormais. Por conseguinte, compreender a dinâmica operacional envolve mapear estágios de degradação estrutural por meio de conceitos técnicos consolidados:
- Curva PF (Intervalo P-F): Representa o intervalo entre a detecção de uma falha potencial (P) e a ocorrência da falha funcional (F), permitindo intervenções planejadas antes de paradas catastróficas.
- Ativos rotativos: Equipamentos como motores elétricos, bombas centrífugas, compressores e ventiladores industriais que dependem do equilíbrio cinemático contínuo.
- Rolamentos e mancais: Componentes de suporte mecânico suscetíveis a desgaste superficial, perda de lubrificação e fadiga de material.
- Desbalanceamento e desalinhamento: Principais fontes de esforços cíclicos excessivos que aceleram a degradação de eixos e acoplamentos.
O acompanhamento contínuo amplia expressivamente o intervalo P-F. Enquanto métodos corretivos atuam apenas após a quebra funcional, gerando elevado tempo de inatividade, a abordagem preditiva identifica microfraturas e folgas em estágio inicial, viabilizando correções cirúrgicas e sem interrupções operacionais não programadas.
A Veltter integra essas rotinas preditivas em seus contratos de manutenção e planos de operação, monitorando ativos críticos de climatização e utilidades industriais com rigor técnico e foco em máxima disponibilidade.
Manutenção preditiva vs preventiva vs corretiva: comparativo de impacto operacional e custos
A gestão estratégica de ativos industriais e prediais exige a escolha do modelo ideal de intervenção técnica. A compreensão da Curva PF (Intervalo P-F) demonstra que identificar falhas potenciais antes da quebra funcional reduz custos operacionais drásticos e previne a degradação de componentes mecânicos críticos.
| Eixos de Avaliação | Manutenção Corretiva Reativa | Manutenção Preventiva Tradicional | Abordagem Integrada Veltter |
|---|---|---|---|
| Tipo de manutenção | Corretiva pura (atuação pós-falha) | Preventiva periódica (baseada em tempo de uso) | Contratos de manutenção preventiva e preditiva (PMOC) com foco em HVAC |
| Precisão no diagnóstico | Nula; opera até o colapso do sistema | Moderada; troca peças por estimativa estatística | Altíssima; baseada no espectro de frequência (FFT) e monitoramento contínuo |
| Impacto em custos e Downtime | Altíssimo custo de reparo e paradas longas não programadas | Custos intermediários com descarte precoce de componentes | Redução de custos operacionais e eliminação de paradas emergenciais |
| Conformidade e segurança | Alto risco de acidentes e não conformidade | Atendimento básico a rotinas padronizadas | Total alinhamento à Norma ISO 10816 / ISO 20816 e exigências legais |
Essa tecnologia diagnóstica aplicada dentro do escopo de engenharia oferece vantagens fundamentais frente aos modelos convencionais:
- Assertividade diagnóstica: identifica com precisão desbalanceamento e desalinhamento em eixos sem necessidade de desmontagem desnecessária.
- Otimização de vida útil: protege rolamentos e mancais em chillers, ventiladores e bombas industriais ao atuar no início da degradação.
- Confiabilidade operacional: integra dados técnicos ao PMOC, garantindo máxima eficiência energética e conformidade contínua com a legislação vigente.
Adotar um programa estruturado transforma a rotina industrial, substituindo a incerteza de quebras emergenciais pela previsibilidade técnica. Dessa forma, consolida-se a eficiência operacional a longo prazo.
Diagnóstico de falhas mecânicas com acelerômetros e conformidade com a Norma ISO 20816

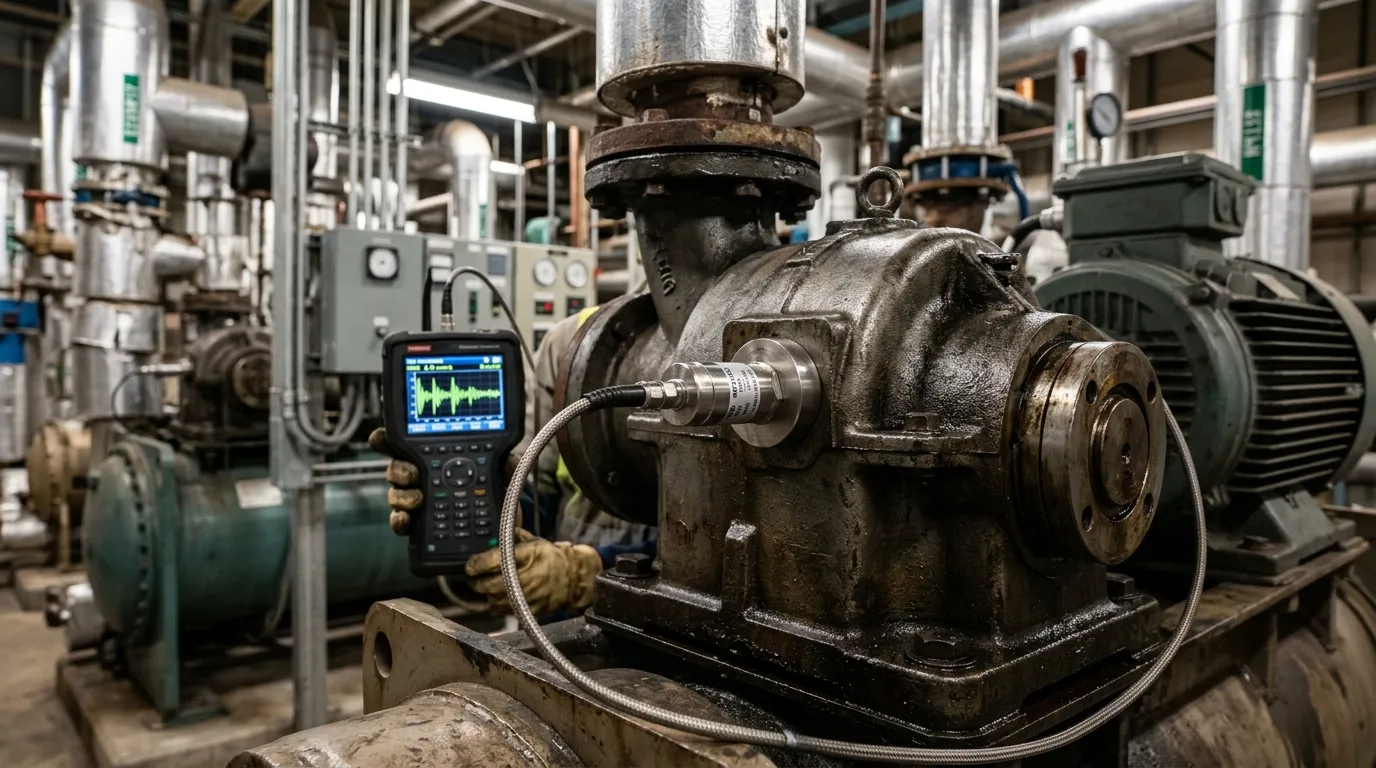

A precisão no diagnóstico de falhas em ativos rotativos depende diretamente da instrumentação adequada e de parâmetros normativos consolidados. A coleta de dados dinâmicos por meio de acelerômetros e sensores piezoelétricos permite capturar respostas em alta frequência, viabilizando a identificação prematura de esforços anômalos na estrutura mecânica.
Para padronizar a severidade oscilatória e classificar as condições operacionais dos maquinários industriais, a Norma ISO 10816 / ISO 20816 estabelece critérios rigorosos baseados na velocidade RMS (mm/s) e no deslocamento pico a pico. Essas diretrizes determinam faixas que variam de operação irrestrita até níveis inaceitáveis que exigem intervenção imediata.
A aplicação contínua dessa metodologia combinada a essa base normativa viabiliza a detecção de problemas como:
- Desbalanceamento e desalinhamento em eixos de acoplamento direto ou por polias e correias;
- Folgas mecânicas estruturais, desgaste de chavetas e instabilidades dinâmicas em bases de fixação;
- Degradação precoce em rolamentos e mancais devido a lubrificação deficiente ou sobrecarga;
- Ressonância estrutural e modulações anormais no espectro de frequência (FFT) de engrenamento.
Ao integrar essas medições em contratos de manutenção preditiva e programas de PMOC, a Veltter assegura máxima conformidade técnica em sistemas de climatização industrial, compressores e ventiladores de grande porte. Portanto, essa conduta mitiga riscos de paradas não planejadas, reduz o tempo de inatividade e protege o investimento operacional de agências bancárias e indústrias.
Conclusão
A previsibilidade operacional depende do monitoramento mecânico contínuo. A Curva PF (Intervalo P-F) e a medição frequencial evitam falhas precoces em rolamentos, eixos e acoplamentos. A Veltter integra a análise de vibração avançada a contratos de PMOC e engenharia HVAC, garantindo máxima disponibilidade e eficiência energética aos seus ativos.
Perguntas Frequentes
Quais falhas mecânicas em ativos rotativos são detectadas precocemente?
O monitoramento preditivo identifica anomalias cinemáticas antes da interrupção do sistema. Por meio do espectro de frequência (FFT), os especialistas diagnosticam desbalanceamento em rotores, desalinhamento de acoplamentos, folgas estruturais na base e estágios iniciais de desgaste em pistas e esferas de rolamentos e mancais, permitindo correções planejadas com baixo custo de reparo.
Como a Curva PF é aplicada na manutenção preditiva de equipamentos?
A Curva PF (Intervalo P-F) mapeia o intervalo temporal entre a detecção do sintoma inicial de falha potencial e o colapso funcional do ativo. Na manutenção preditiva, a instrumentação com acelerômetros detecta perturbações dinâmicas no início dessa curva, garantindo que as equipes de engenharia programem a substituição de peças sem paradas não planejadas.
Qual é a importância prática da Norma ISO 10816 / ISO 20816 para a indústria?
A Norma ISO 10816 / ISO 20816 estabelece critérios universais para avaliar a severidade vibratória global de máquinas rotativas com base na velocidade RMS (mm/s). Esses parâmetros definem zonas de operação que vão de condições aceitáveis até níveis críticos de alarme, orientando paradas técnicas preventivas com total respaldo normativo e segurança operacional.
Como a Veltter implementa a tecnologia diagnóstica em sistemas HVAC e utilidades?
A Veltter incorpora rotinas preditivas avançadas em seus contratos de operação e PMOC, monitorando chillers, bombas de água gelada e ventiladores de grande porte. Essa metodologia integrada assegura confiabilidade operacional, conformidade regulatória, aumento da vida útil dos maquinários e redução substancial de custos energéticos em indústrias e agências bancárias.
